Introducción a los protocolos de comunicación comunes para ventiladores CE: RS485, CAN FD y LIN

Introducción a los protocolos de comunicación comunes para los aficionados a la CE

Los ventiladores modernos conmutados electrónicamente (EC) dependen cada vez más de protocolos de comunicación sólidos para un control y monitoreo precisos. La elección del protocolo afecta significativamente el costo, el rendimiento y la complejidad del sistema. Este documento proporciona una comparación clara de los tres Protocolos predominantes: RS485, CAN FD y LIN, para ayudar en la selección de aplicaciones de HVAC.

Resumen ejecutivo: Selección de protocolo de un vistazo

Análisis detallado del Protocolo y recomendaciones

1. RS485: El "caballo de batalla" rentable

• Qué es: Un bus de comunicación serie industrial universal que ofrece una mejor inmunidad al ruido que el UART estándar.

• Uso típico en ventiladores:

• Control: Enviar comandos PWM para la regulación de velocidad (a través de una señal analógica de 0 a 10V o instrucciones Modbus).

• Lectura: Busque parámetros básicos como RPM, temperatura y códigos de falla (suficientes para datos pequeños y poco frecuentes).

• Ventajas clave:

• Muy bajo costo (chips transceptores económicos).

• Cableado simple (solo requiere un par trenzado).

• Admite redes de múltiples esclavos de un solo maestro (requiere asignación de direcciones manual).

• Limitaciones:

• Baja velocidad (típicamente hasta 115,2 kbps), puede congestionarse con múltiples nodos.

• No tiene arbitraje incorporado; las colisiones requieren retransmisión basada en software.

• Nuestra recomendación:

  ✅Elegirlo cuando:El presupuesto es una restricción principal, controlando solo 1-2 ventiladores, y no hay necesidad de intercambio de datos en tiempo real de alta frecuencia (por ejemplo, unidades de ventilación residenciales).

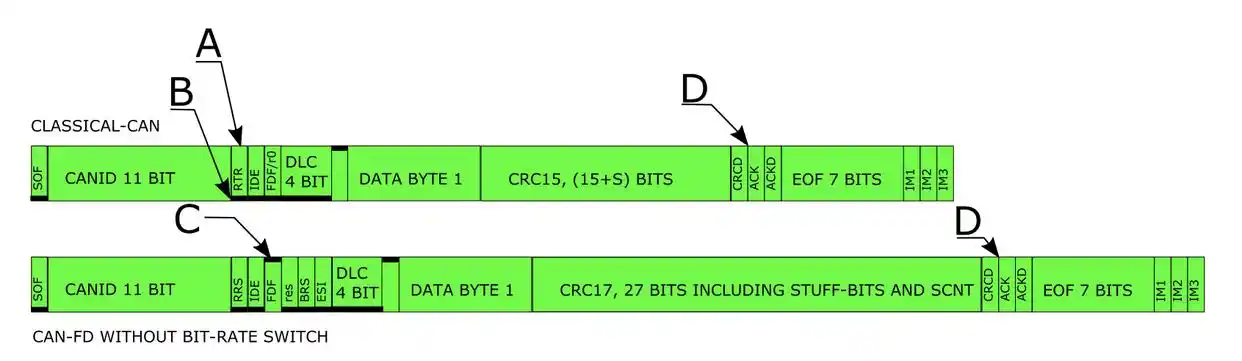

2. CAN FD: El "todoterreno" de alto rendimiento (⭐️ Mejor elección para sistemas complejos)

• Qué es: Una versión mejorada del protocolo CAN, que sirve como bus central en aplicaciones automotrices e industriales.

• Uso típico en ventiladores:

• Control coordinado de múltiples ventiladores (por ejemplo, sistema HVAC sincronizado en el control de velocidad de un vehículo).

• Transmisión en tiempo real de grandes conjuntos de datos para diagnósticos, como extracción de corriente, métricas de vibración y temperatura.

• Ventajas clave:

• Ventaja significativa de la velocidad: La Fase de datos admite velocidades de hasta8 Mbps(2-4 Mbps es común en la práctica), lo que lo hace más de 20 veces más rápido que las configuraciones típicas RS485.

• Inmunidad superior del ruido: La señalización diferencial y las comprobaciones CRC robustas lo hacen excepcionalmente estable, incluso en entornos eléctricamente ruidosos cerca de los motores.

• Arbitraje no destructivo: Soporta 100 nodos con mensajería basada en prioridades, eliminando colisiones de datos.

• Limitaciones:

• Mayor costo (son más caros que los transceptores RS485).

• El desarrollo requiere familiaridad con la pila de protocolo CAN.

• Nuestra recomendación:

  ✅Elegirlo cuando:La aplicación exige un alto rendimiento en tiempo real, coordinación con múltiples ventiladores y debe funcionar en entornos electromagnéticos hostiles (por ejemplo, enfriamiento de baterías de vehículos eléctricos, control de ventiladores de línea de producción industrial).

3. LIN: El protocolo "favorable al presupuesto" en el vehículo (⚠️ Nota: no es lo mismo que un protocolo "LINK" patentado)

• Qué es: Un protocolo de comunicación en serie de bajo costo diseñado para sensores y actuadores automotrices de gama baja. Normalmente opera como unBus filial, Dependiente de un nodo maestro (por ejemplo, un módulo de bus CAN).

• Uso típico en ventiladores:

• Controlar ventiladores simples y de baja potencia dentro de la cabina de un vehículo (por ejemplo, ventilación del asiento, ventiladores de refrigeración pequeños).

• Se utiliza principalmente para enviar comandos simples de inicio/apagado o nivel de velocidad; no apto para comentarios de datos complejos.

• Ventajas clave:

• Costo extremadamente bajo (comunicación de un solo cable, costo de chip ~ 1/10 de RS485).

• Cableado mínimo (Cable único más tierra).

• Limitaciones:

• Velocidad muy baja (<20 kbps), Con un máximo de 8 bytes por trama.

• No hay tolerancia a fallas incorporada; todo el segmento falla si el nodo maestro funciona mal.

• Nuestra recomendación:

  ✅Elegirlo cuando:La aplicación es para ventiladores auxiliares sensibles al costo y de bajo volumen de datos dentro de vehículos (por ejemplo, ventiladores pequeños cerca de luces de lectura).Nunca lo use para sistemas de control primario críticos.

Lógica de Conclusión y Selección Final

La opción óptima para su aplicación de ventilador EC depende de equilibrar cuidadosamente los requisitos de rendimiento con las restricciones de presupuesto y complejidad.

• Para configuraciones simples y conscientes del presupuesto→RS485Es La elección pragmática.

• Para el rendimiento, la fiabilidad y la corrección del futuro→PUEDE FDEs La solución superior y recomendada, especialmente para sistemas primarios industriales o automotrices.

• Para ventiladores auxiliares no críticos y de datos bajos en vehículos→LINEs una opción viable y rentable.
