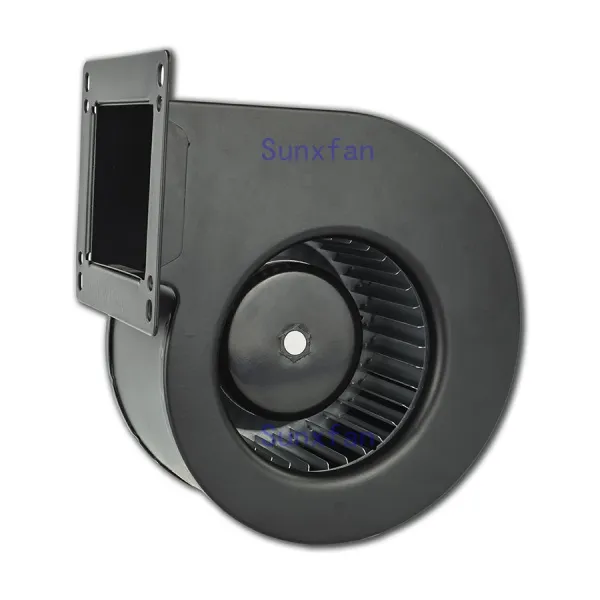

Principio de funcionamiento del ventilador centrífugo

El principio de funcionamiento del ventilador centrífugo se basa principalmente en el principio de convertir la energía cinética en energía potencial, acelerando el gas a través del impulsor giratorio de alta velocidad, Y luego ralentizar y cambiar la dirección del flujo, de modo que la energía cinética se convierta en energía potencial (presión). La siguiente es una explicación detallada del principio de funcionamiento de los ventiladores centrífugos:

Flujo DE TRABAJO

Rotación del impulsor:

Cuando el motor arranca, hace que el impulsor comience a girar a alta velocidad.

Aceleración de gas:

El gas entra en el impulsor axialmente y se acelera entre las palas a medida que gira el impulsor.

Conversión de energía cinética a energía potencial:

El gas acelerado se lanza fuera del centro del impulsor y hacia el difusor. En el difusor, la dirección del flujo del gas cambia y el área de la sección de la tubería aumenta, lo que resulta en la desaceleración del gas. Esta desaceleración convierte la energía cinética en energía de presión.

Flujo continuo:

Cuando se descarga el gas en el impulsor, el centro del impulsor forma una presión negativa, y el gas externo se presiona en el impulsor bajo la acción de la presión atmosférica, formando un flujo de aire continuo.

Construcción y acción componente

Impulsor:

Es el componente más crítico en el ventilador centrífugo, y su rotación produce fuerza centrífuga y acelera el gas. La forma, el tamaño y el número de cuchillas del impulsor tienen una gran influencia en el rendimiento del ventilador.

Caso:

Rodea el impulsor para proporcionar un canal para el flujo de gas. La forma de la carcasa está diseñada para facilitar la desaceleración del gas y la conversión de energía de presión.

Difusor:

Detrás del impulsor, al cambiar la dirección del flujo de gas y el área de sección de la tubería, el gas se ralentiza y la energía cinética se convierte en energía de presión.

Entrada y salida de aire:

La entrada de aire generalmente se encuentra en la posición axial del ventilador para inhalar gas; La salida se encuentra en la posición radial del ventilador y se usa para descargar el gas presurizado.

Motor:

Proporciona energía al impulsor para que gire a alta velocidad.

Características de funcionamiento

Relación de presión y flujo:

Cuando la velocidad de rotación es constante, la curva teórica de flujo de presión del ventilador centrífugo debe ser una línea recta. Sin embargo, debido a las pérdidas internas, la curva característica real es curva.

Influencia de la temperatura de entrada y densidad:

La presión generada por el ventilador centrífugo se ve muy afectada por el cambio de temperatura o densidad del aire de entrada. Para un volumen de admisión dado, la temperatura de admisión más alta (la densidad de aire más baja) produce la presión más baja.

Eficiencia y Regulación:

El ajuste de la velocidad del ventilador puede eliminar la pérdida de aceleración y garantizar que el ventilador siempre funcione en la zona de alta eficiencia, lo que ahorra energía en gran medida.

En Resumen, el principio de funcionamiento del ventilador centrífugo es generar fuerza centrífuga a través de la rotación de alta velocidad del impulsor, acelerar el gas, y convertir la energía cinética en energía de presión a través del difusor, para lograr el flujo continuo y la presión del gas.
