¿Se puede dividir un ventilador de 0-10Vdc EC en varios engranajes de velocidad fija?

Normalmente, nuestros ventiladores EC (PMSM) proporcionarán a los usuarios una interfaz de control de velocidad 0-10V/PWM, y las funciones son generalmente como se muestra a continuación:

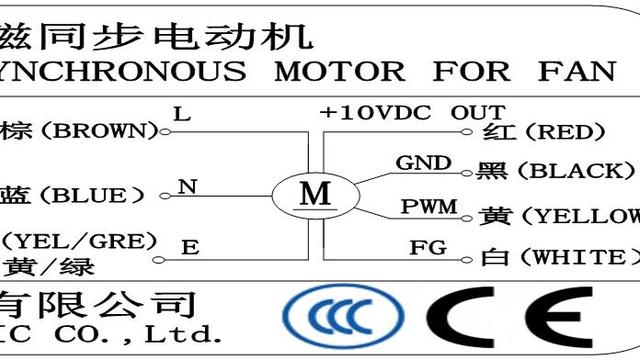

Diagrama de cableado del ventilador de SF146-EC

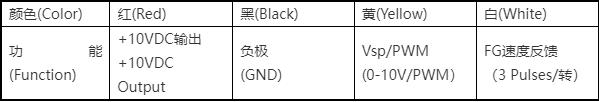

Cable de cuatro núcleos para el control de la señal:

Cable de entrada de energía de tres núcleos:

Pero en algunos casos, queremos usar todas las ventajas de los ventiladores EC, pero no necesitamos una regulación de velocidad continua de 0-10V o placas de circuito de control de velocidad correspondientes. Solo necesitamos 4 o 3 engranajes de velocidad fija (por ejemplo, originalmente se utilizaron motores de CA con cuatro velocidades). En este momento, ¿se puede reemplazar sin problemas?

La respuesta es absolutamente sí. Los ventiladores EC también pueden conectar 3 o 4 líneas de señal de control de velocidad en la placa de circuito de control como motores de regulación de velocidad del grifo del motor AC (teóricamente, los motores EC se pueden dividir en engranajes N, pero 4 suele ser suficiente para el uso diario), como se muestra en la siguiente figura:

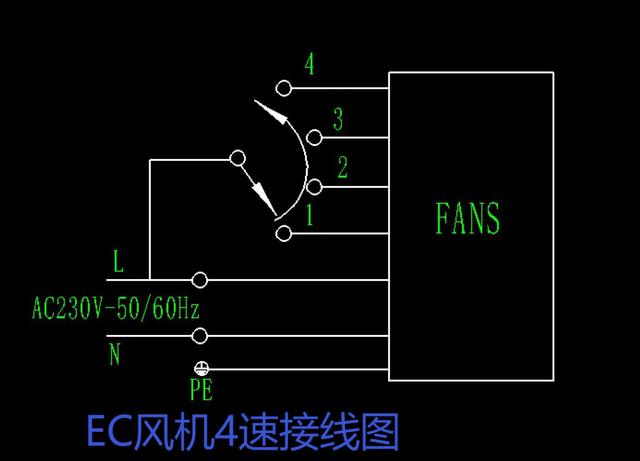

Ventilador EC diagrama de cableado de 4 velocidades
